*добрые традиции, новые технологии*

Нашей специализацией является разработка домофонных систем с цифровой адресацией и автономных изделий с протоколами идентификации Proximity и Touch Memory (Dallas). Так же наша компания занимается проектированием и производством изделий СКУД по ТЗ Заказчика или по предоставляемым образцам.

Образцы разработанной и серийно выпускаемой продукции:

Автономный контроллер Touch Memory с функцией Антиклон

- Протокол связи со считывателем: iButton (DallasTouchMemory).

- Формат записи кода ключа аналогичен формату записи кода в домофонах PRO, KEYMAN,…

- Максимальное количество мастер ключей для программирования: 3 шт.

- Максимальное количество блокирующих ключей для управления режимом ограниченного доступа: 7 шт.

- Максимальное количество пользовательских ключей для 24LС64 (заводская комплектация): 2044 шт.

- Функция «АНТИКЛОН» (заводская установка «ВЫКЛЮЧЕНО»). Обновляемый перечень блокируемых копий ключей с протоколом DS1990A: RW2004, RW1990, TM01A, TM08Vi-2, TM08Vi-F.

- Защита цепи ТМ: от электрошокера, от обратного подключения напряжения питания контроллера.

- Тип замка: электромагнитный (заводская установка) / электромеханический.

- Встроенная схема размагничивания, защита от выбросов индуктивного напряжения.

- Силовой выход / Ток коммутации: MOSFET транзистор / до 5.0А DC.

Домофоны с цифровой адресацией серии PRO (Ver. d18)

считыватель Touch Memory

считыватель proximity

протокол iButton (DS1990-A)

протокол EM-Marine 125кГц

Домофон PRO-TM

Домофон PRO-PX

Функция «АНТИКЛОН touch memory / proximity 125 кГц», в версии домофона PRO D18 и выше, предназначена для ограничения несанкционированного доступа в жилые многоквартирные здания и офисные помещения при использовании заготовок touch memory, копированных по протоколу DS1990A и заготовок брелоков/карт, proximity 125 кГц, копированных по протоколу Em-Marine.

Функция *АНТИКЛОН* для режима *iButton (DS1990A)*

		блокировка доступа по многократно записываемым ключам:
		заготовки RW2004 \ TM01A \ RW1990 \ TM08 (V2, Vi-2, Vi-F )

Функция *АНТИКЛОН* для режима *Em-Marine 125 кГц*

		блокировка доступа по многократно записываемым брелокам/картам Temic/EM-Marine:
		заготовки RW125RF \ T5557 \ T5567 \ ATA5577 \ EM4205 \ EM4305 \ IZ2803-5 \H5\H5.5\ H7*
		* Функция блокировки Н7 в поставках домофонов с 01.04.2019
		блокировка доступа по однократно записываемым брелокам (ОТР), клонированных по протоколу Em-Marine (125кГц) – EM4100/EM4102.

Заводская установка режима *АНТИКЛОН* - *выключено*

Включение функции *АНТИКЛОН* для режима *iButton (DS1990A)* и *Em-Marine 125 кГц* - программно (установка параметра <0> в подпрограмме <1> процедуры [P-2-9]).

PRO Ver.d18 Многоабонентский , расширенный режим работы

Домофон PRO ver._17/d18 работает в обычном режиме набора номера квартиры, когда общее количество трубок (АУ) в абонентской линии не превышает 255 и обслуживается один дом.

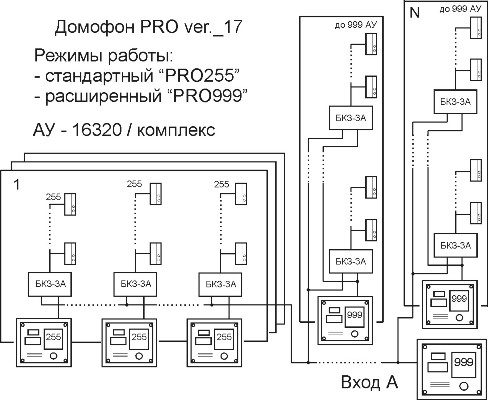

Домофон PRO_ver._17/d18 работает в дополнительном, расширенном режиме работы, когда требуется обеспечить связь с более чем одним домом и\или если количество обслуживаемых квартир в доме превышает 255. В расширенном режиме домофон работает совместно с коммутатором БКЗ-3(ver.A). Количество подключаемых коммутаторов ограничено нагрузочной способностью домофона и составляет 64 единицы. В этом случае максимальное количество обслуживаемых квартир составляет 16320.

Порядок набора номера квартиры в расширенном режиме работы: №ДОМА, «* » , №КВАРТИРЫ.
Вводимые номера :	№ДОМА	от 1 до 999
	№Кквартиры	от 1 до 999

Блок коммутации и защиты БКЗ-3 ver.AN для цифровых подъездных домофонов

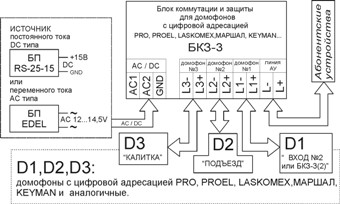

Блок коммутации и защиты БКЗ-3 (ver.AN) предназначен для подключения нескольких домофонов с цифровой адресацией к одной абонентской линии (АУ). Коммутатор имеет 2 режима работы: «стандартный» и «расширенный».
К коммутатору подключаются до 3-х домофонов с цифровой адресацией вызова как при работе в "стандартном" режиме -до 255 АУ (домофоны серии PRO, МАРШАЛ, KEYMAN), так и при работе в "расширенном" режиме - до 999 АУ (домофоны PRO ver.”_17”/”d18”).
Выбор режима работы " стандартный" или "расширенный" с каждым домофоном осуществляется коммутатором автоматически по сигналу от домофона.
При работе домофона PRO ver.”_17”/”d18” с несколькими коммутаторами в режиме "расширенный", максимальное количество обслуживаемых квартир ограничено нагрузочной способностью домофона и составляет 16320.
	Для работы в "расширенном" режиме работы должно быть произведено программирование коммутатора.
	Встроенные цепи защиты домофонов от перенапряжения на линии. До начала работы с домофоном питание линии АУ осуществляется от встроенного стабилизированного источника напряжения питания коммутатора.

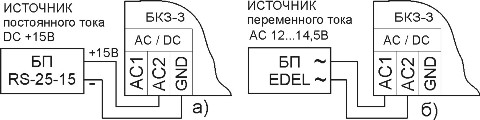

	Электропитание коммутатора осуществляется от блок питания домофона типа RS-25-15 (домофоны серии PRO, МАРШАЛ, KEYMAN).

Фильтр ТМ-А протокол DS1990A ( протокол touch-memory )

Блокировка заготовок (в том числе финализированных)

RW2004

RW1990

TM01A

TM08Vi-2

TM08Vi-F

Фильтр ТМ-А предназначен для установки в домофонные системы: домофоны с контроллером ТМ и автономный контроллер ТМ на второй двери ("незадымляемая" лестничная клетка).

Фильтр ТМ-А работает с контроллером Z-5R во всех режимах по протоколу DS1990A .

	Защита от "шокера"
	Светодиодная индикация режимов работы:
	"ожидание", "оригинал", "клон"
	Напряжение питания: 12V DC (9V...24V)
	Потребляемый ток не более: 15 mA
	Температура эксплуатации: -20С...+50С
	Габариты: 24х26мм

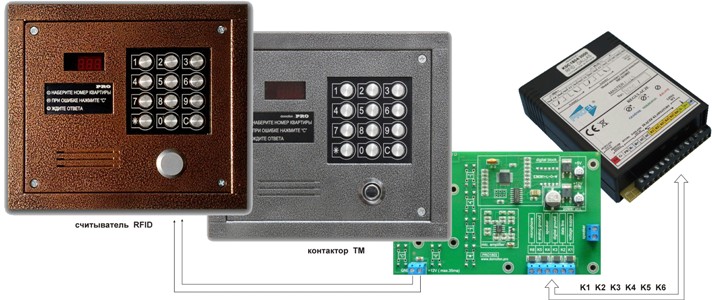

Панель вызывная PRO-1803

Панель вызывная домофона с цифровой адресацией PRO-1803, совместно с центральным блоком домофона (блоки электроники CD-1803 и аналогичные), предназначена для организации санкционированного доступа в жилые многоквартирные здания. Во всех режимах работы домофонной системой управляет центральный блок домофона. Панель PRO-1803 предназначена как для нового монтажа, так и для замены вышедших из строя панелей с ИК набором KDC-1803 и т.п.

Бесконтактная/сенсорная кнопка выхода ЦИКЛОП ИК

Кнопка выхода «ЦИКЛОП-ИК» предназначена для использования в СКУД (системах контроля и управления доступом), работает на принципе регистрации отражённого кодированного инфракрасного оптического сигнала, имеет двухцветную световую индикацию всех режимов работы и выходной силовой каскад, построенный по схеме «открытый коллектор»-«ОК». Режимы работы кнопки: «ожидание», «управление», «блокировка», «программирование».
